防爆型超音波分散機

UH-600SRAP-5

  • 食品
  • 医薬品
  • 化粧品
  • バイオ
  • 塗料類
UH-600SRAP-5
UH-600SRAP-5

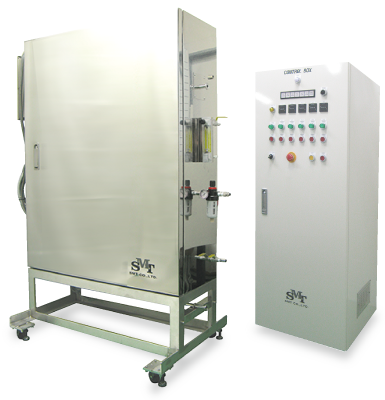

防爆(エアパージ)型 5連式超音波分散機

生産プラント用にUH-SRシリーズを多連式にスケールアップさせ、大量処理を可能にしました。

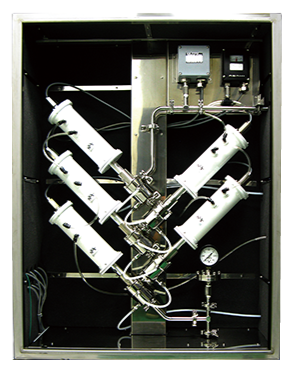

各照射部の前部に各々冷却装置を設置。また、照射前の温度と照射後の温度を確認可能にするため、温度計を設置しています。

振動子部にはエアパージ、ポンプは防爆ポンプを設け、防爆地域でもご使用できます。(処理量は仕様に応じて設計・製作致します。ご相談ください)

■ 主な仕様

型式 UH-600SRAP-5
出力 600W×5
周波数 20kHz
発信機能 連続・パルサー(スイッチ切り替えによる)・タイマー付
最大振幅 40μm
付属チップ 36φストレート型チップ(HO−S36)チタン合金製
ホルダー ジャケット付(SUS304)
処理量 仕様による
電源 AC100V/AC200V 50/60Hz

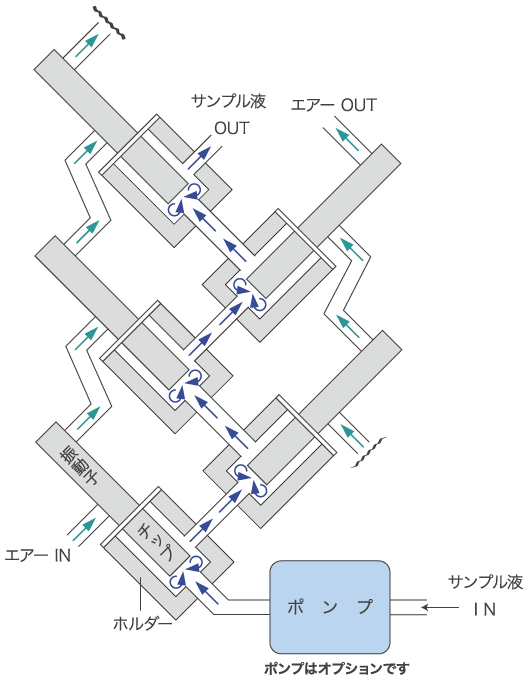

■ エアパージ型5 連式超音波分散機フロー図

エアパージ型5 連式超音波分散機フロー図

ポンプによって処理液を冷却装置に送り、温度調節を行ってからホルダーの真下に流し込みます。
ホルダーに入った処理液は、超音波振動によって破砕され、次の冷却装置・ホルダーへと送り込まれます。振動子部はエアーの出入口を設け、常にエアーを通過させます。
