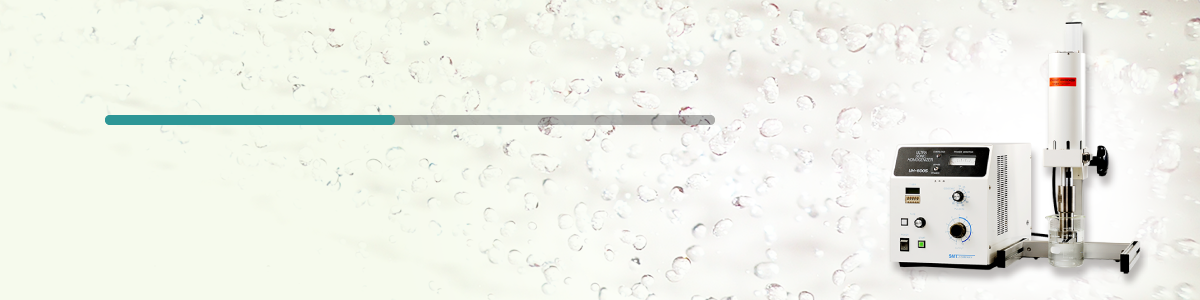

超音波機器

サンプル液中にて最大40μmという
高振幅を一定に保つことが可能で、
従来の分散機では実現できなかったご要求にお応えします。

ラインナップ / 技術紹介

■ 超音波分散機

型名 外観 出力 周波数 発振機能 付属チップ
UH-50 UH-50/UH-50F 50W 20kHz 連続・ハンドル
パルサー(手元スイッチ)
3φマイクロチップステップ型
(MS-3)
チタン合金製
UH-50F 50W 20kHz 連続・ハンドル
パルサー(手元スイッチ)
噴霧チップ6φ
チタン合金製
UH-150 UH-150/UH-300/UH-600 150W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
12φ標準ホーン
(HO-12)
チタン合金製
UH-300 300W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
12φ標準ホーン
(HO-12)
チタン合金製
UH-600 600W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
20φ標準ホーン
(HO-20)
チタン合金製
UH-600S UH-600S 600W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
36φストレート型チップ
(HO-S36)
チタン合金製
UH-600SH UH-600SH 600W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
36φストレート型チップ
(HO-S36)
チタン合金製
UH-600SR UH-600SR 600W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
36φフランジ型チップ
(HO-F36)
チタン合金製
UH-600SR-1 UH-600SR-1 600W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
36φフランジ型チップ
(HO-F36)
チタン合金製
UH-600SRAP-1 UH-600SRAP-1 600W 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
36φフランジ型チップ
(HO-F36)
チタン合金製
UH-600SRAP-5 UH-600SRAP-5 600W×5 20kHz 連続・パルサー(スイッチ切り替えによる)
・タイマー付
36φフランジ型チップ
(HO-F36)
チタン合金製

■ 超音波洗浄機

型名 外観 容量 出力 周波数 槽内寸法
SC-320 SC-320/SC-620 20L 300W 28kHz±3kHz 380(W)×250(D)×250(H)mm
SC-620 20L 600W 28kHz±3kHz 380(W)×250(D)×250(H)mm
SC-650 SC-650/SC-1250 50L 600W 28kHz±3kHz 490(W)×400(D)×260(H)mm
SC-1250 50L 1200W 28kHz±3kHz 490(W)×400(D)×260(H)mm
SC-320F SC-320F/SC-620F/SC-650F/SC-1250F 20L 300W 28kHz±3kHz 380(W)×250(D)×250(H)mm
SC-620F 20L 600W 28kHz±3kHz 380(W)×250(D)×250(H)mm
SC-650F 50L 600W 28kHz±3kHz 490(W)×400(D)×260(H)mm
SC-1250F 50L 1200W 28kHz±3kHz 490(W)×400(D)×260(H)mm
SC-150A SC-150A/SC300A 7L(満水) 150W 28kHz±3kHz 135φ×450(H)mm
※バスケット寸法
SC-300A 10L(満水) 300W 28kHz±3kHz 160φ×530(H)mm
※バスケット寸法
SD-300D SD-300D/SC600D/SC-1200D 300W 28kHz±3kHz 230(W)×230(D)×95(H)mm
※振動体外径寸法
SC-600D 600W 28kHz±3kHz 330(W)×280(D)×100(H)mm
※振動体外径寸法
SC-1200D 1200W 28kHz±3kHz 450(W)×450(D)×100(H)mm
※振動体外径寸法
SC-320W SC-320W/SC-620W 20L 300W 28kHz±3kHz 450(W)×180(D)×150(H)mm
SC-620W 20L 600W 28kHz±3kHz 450(W)×180(D)×150(H)mm

■ 超音波分散機の回路方式の違い

SMT製 超音波分散機

一定振幅可変出力回路

SMT製はサンプル液中にて、最大40μmという高振幅を一定に保つことが可能で、スタート前のチューニング調整のみでOK。

超音波分散機使用中においてサンプル温度上昇によるチップ(金属)の熱膨張,サンプルの粘度変化が起きた場合においても、19.5~20.5kHzの間で常に一定の振幅で発振させることが可能な回路のため、サンプルの安定性が良い。

他社製 超音波分散機

高振幅可変出力回路

他社製はサンプル液中の振幅が20~30μm と弱く、発振中に振幅を一定にするにはその都度チューニング調整が必要。

超音波分散機使用中においてサンプル温度上昇によるチップ(金属)の熱膨張,サンプルの粘度変化等が起きた場合、発振パワーに違いが出るために、サンプルの安定性に欠ける。

■ 超音波洗浄機の用途

分野 主な洗浄物 除去される主な付着物
電子・電気工業機械関係 リレー、スイッチ、トランジスタ、プリント基板、シリコンウエハー、ポテンシャルメーター、ゲルマニウム、スプリングコイル、導波管、遅延線、映像管、蛍光灯、水銀灯、歯車、シリンダー、パイプ、他 油、染料、ピッチ、パラフィン、切削粉、油防腐剤、エッチング液、他
光学関係 レンズ、プリズム、シャッター、フィルター、カメラ部品、眼鏡レンズ、他 砥粒、油、ゴミ、石膏、ピッチ、パラフィン、切削粉、他
時計関係 歯車、文字盤、ネジ、リューズ、組立部品、時計針、時計バンド、他 砥粒、油、グリス、指紋、ゴミ、他
宝石・基金属関係 宝石、サファイア針、指輪、ネックレス、ブレスレット、ネクタイピン、カフスボタン、ブローチ、他 砥粒、油、ゴミ、指紋、シェラック、バフカス、他
食品・洋食器関係 フォーク、ナイフ、スプーン、皿、料理用器具、排気装置、ガラスビン、キャップ、充填機、配管、他 砥粒、油、ゴミ、指紋、糸屑、澱粉、蛋白染料、他
精密機械工具関係 パッキング、スプリング、ギアー、ゼンマイ、金属フィルター、ボールベアリング、ロールベアリング、ミニチュアベアリング、他 砥粒、切削粉、グリス、グラスファイト、ペンキ、ラッカー、他
メッキ関係 装身具、カメラ部品、時計部品、電子部品、電気部品、自動車部品、その他メッキの前後処理の洗浄 砥粒、油、指紋、バフガス、他
病院関係 手術道具、注射器、注射針、ガラス容器、研究実験具、ピペット、プローブ、臨床用器具食道鏡、気管支鏡、直腸鏡、歯科用ドリル、歯科用器具、スピッズ、顕微鏡用試料ガラス、他 血液、指紋、ゴミ、澱粉、ゼラチン、タンパク、他
自動車関係 点火栓、ピストンリング、燃料ポンプ、バルブ、バッテリー電極、気化器、パネル部品、内部組立部品、他 砥粒、油、ゴミ、切削粉、グリス、防腐剤、他
ゴム工業関係 手袋、帯、ゴム金型、他 ゴム残骸、ゴミ、指紋、インク、染料、他
研究所・原子力関係 実験分析用容器、ポンプ、鉛管、蝶管、分析試料、燃料成分、オブエクトガラス、ガイガーチューブ、他 放射能粒子、マジックインク、鋳造の砂、他
