紙・インキ試験機器

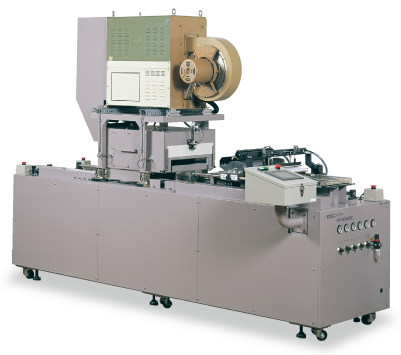

高速枚葉式コーター
PM-9040MC
PM-9040MC
ワイヤーバー塗工とブレード塗工を
少量のサンプルで短時間に実施
枚葉式の高速コーターで、ワイヤーバー塗工とブレード塗工の両方に対応しており、少量のサンプルで短時間に均一塗工を行うことができます。
また、インターバル、塗工速度、ドウェルタイム、熱風乾燥時の風向き、風速なども任意に調節することが可能です。
塗工台
乾燥室内
制御パネル
■ 主な仕様
| 型式 | PM-9040MC |
|---|---|
| 電源 | AC200／ 220V 3φ 50／ 60Hz 100A |
| エアー源 | 5kg ／cm² 流量50NL ／ min タンク容量30L |
| 排気口 | 断熱構造排気口 接続口径125φ |
| 外形寸法 | コーター 1,100（W）×2,880（D）×2,012（H）mm 制御器 600（W）×350（D）×1,900（H）mm |
熱風発生機
| 熱風温度 | 室温250℃（ノズル口にて） |
|---|---|
| ヒーター容量 | AC200V 3φ 20kW |
| 赤外線ヒーター | 7kW |
ワイヤーロッドコーターヘッド
| ロッド径 | １／ 2 inch |
|---|---|
| ワイヤー面長 | 300（概算）mm |
| ロッド長 | 400（概算）mm |
ペーパーホルダー
| 外形寸法 | 246（W）×366（D）×20（T）mm |
|---|---|
| 塗工台マット | シリコンゴムプレート |
| マット寸法 | 242（W）×362（D）×10（T）mm |
塗工台移動装置
| 移動範囲 | ストローク 1,800mm |
|---|---|
| 移動速度 | 100, 200, 250m ／ min |
| 搬送重量 | 15kg |
ブレードコーターヘッド
| ブレード寸法 | 60（Ｗ）×240（Ｌ）ｍｍ |
|---|---|
| ブレード | 0.18t スウェーデン鋼 |
| 角度調整 | ガイドホルダースリットにより決定 角度15、30、45、60 |
